近日，濟寧能源霄云煤礦自主設計的分散性排水集控系統在2302工作面老塘水窩率先應用，解決了工作面停產期間排水的難題。

“雨季停產撤人后，工作面排水問題存在較大風險，我們礦一定要特別注意排水帶來的安全隱患，盡快實現工作面排水的遠程可視化控制。”霄云煤礦負責人介紹，要努力構建分散排水的集中控制系統，進而延伸，建設分散系統集控化，大系統自動無人化的可靠運行機制。要敢想敢為，堅持以自主創新促進系統優化，持續提升礦井的智能化水平。

霄云煤礦機電技術人員積極組織攻關，首先對井下各個分散性排水系統進行研究，討論實施方案。通過分析發現井下各分散性排水系統多采用電磁啟動器作為水泵控制開關，只要能夠和電磁啟動器建立通訊，并能根據現場情況發出控制指令，水泵的遠程控制便迎刃而解。經過多方比較，最后選擇可編程控制器實現對井下開關的通訊，然后利用PLC的數字量輸出點，實現對電磁啟動器的指令控制。

同時，該礦機電科組織人員去廢料堆淘寶，利用華寧通訊箱作為PLC控制箱，配置S7-200SMART可編程控制器、光電模塊、輸出繼電器和控制電源，搭建了現場控制的核心。

有了硬件還要有軟件邏輯進行驅動，通過反復試驗，終于建立起可編程控制器和現場開關的MODBUS輪詢通訊邏輯，實現開關運行的數據全面讀寫。不僅實現遠程控制，還可以通過設定空載電流和過載電流，實現水泵過載自動保護，空載延時停機的功能，保證了水泵安全可靠運行。

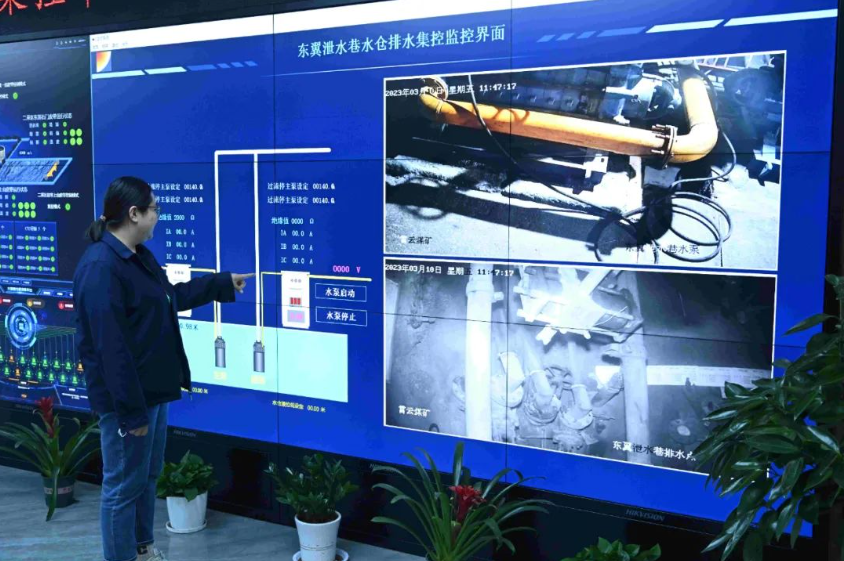

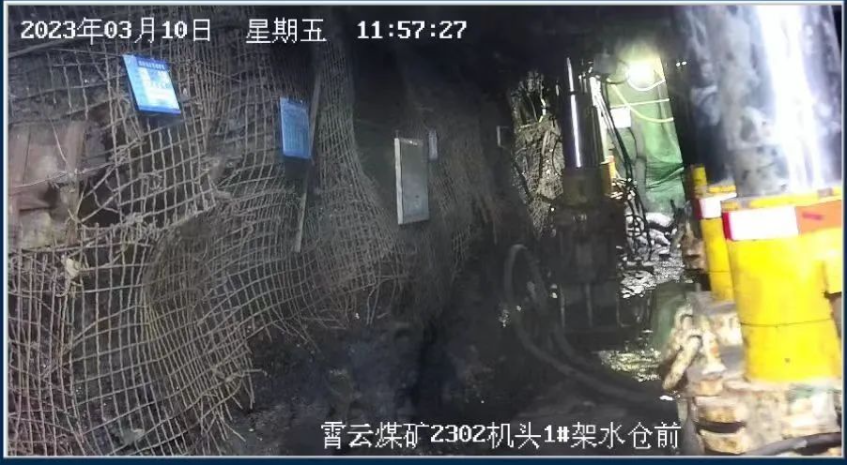

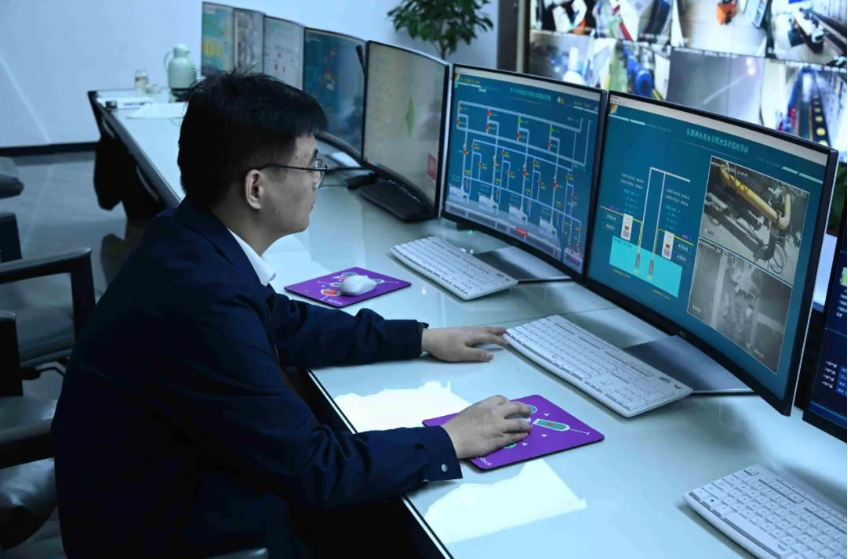

通過在現場水窩安裝攝像頭，經該控制箱內光電模塊實現控制數據和視頻流的入環，將該系統數據傳輸至調度信息中心，然后通過自主編輯組態，實現對該處水泵運行和視頻監控。

目前，該自動排水集控系統還在霄云煤礦二采區東翼泄水巷成功推廣應用，實現煤礦井下分散性水倉無人化、自動化排水功能，滿足礦井排水系統集中調度和實時監控的要求，極大提高了排水系統的安全性和可靠性。

文/圖丨孫恒升 李平洋
